Наименование

ТС № 1

Марка, модель

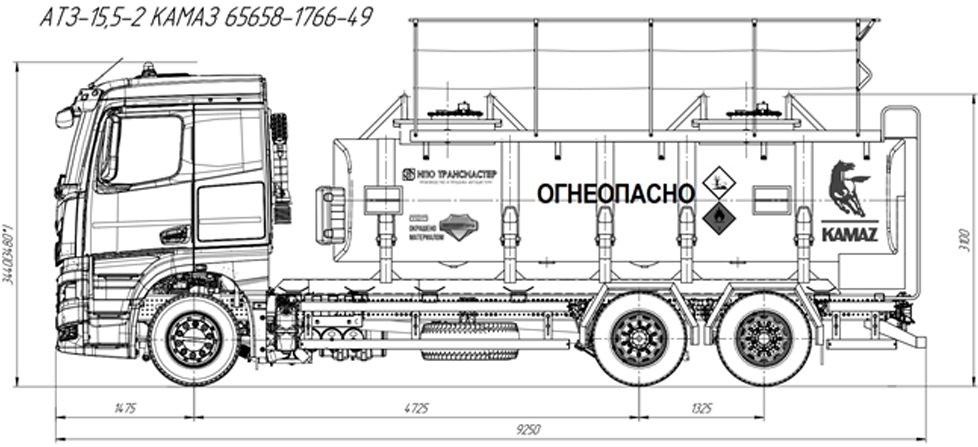

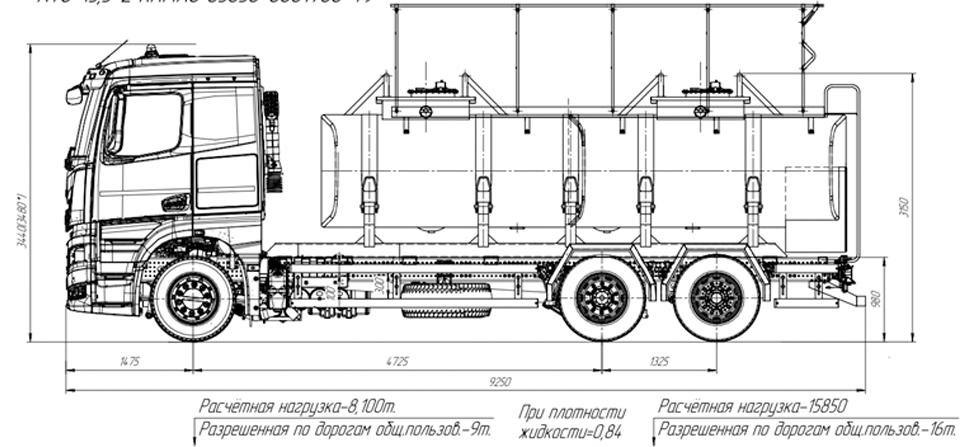

4671U8-11 АТЗ-15,5 Заводской номер емкости 001

Идентификационный номер (VIN)

Х894671U8S0FS6001

Наименование (тип ТС)

Специальный, автотопливозаправщик АТЗ

Год выпуска

2025 г в

Модель, № двигателя

КАМАЗ, 667.511-300, 86151798

Шасси (рама) №

ХТС65658R2610600

Кузов (кабина, прицеп) №

532050S2720409

Цвет

белый

Мощность двигателя, л.с. (кВт)

300 (215)

Рабочий объем двигателя, куб. см.

6 700

Тип двигателя

дизельный

Разрешенная максимальная масса, кг

29 500

Масса без нагрузки, кг

11 965

Организация-изготовитель ТС (страна)

ООО НПО  «Трансмастер» (Россия)

№ п/п

Технические характеристики

Комплектация

1

Назначение

Автотопливозаправщик

2

Объем

15 500 дм3

3

Сечение емкости

Чемодан

4

Крепление емкости к подрамнику

Металлические Стяжные Ленты, емкость уложена на опоры через резиновые подушки демпферы

5

Опоры  подрамника

Изготовлены согласно ТУ 4521-0017-61312245-01ТМ выполняющие роль компенсаторов крутящего момента рамы автомобиля

6

Крепление подрамника к раме шасси

Передние - U образное не жестко болтовое с цилиндрическими пружинами
Задние - U образное неподвижное жестко болтовое

3

Материал емкости,

Конструктивные особенности

Качественная углеродистая сталь 09Г2С-4мм,
толщина обечайки -4 мм,
толщина в районе бронелистов-8мм,
толщина в районе опор емкости-12 мм,
Поперечные и продольные волнорезы
Внутреннее антикоррозионное покрытие

5

Количество отсеков
донные  клапаны

Люк обслуживания
Дыхательный клапан
Оборудование цистерны

2 (ДВА) равных
сбалансированные с пневоуправлением из Узла Выдачи Топлива (УВТ)
Алюминиевый ДУ-500мм на каждый отсек.
УД-2-80
Экологический короб на каждый отсек

Площадка обслуживание емкости

Лестница для подъёма на площадку

Оцинкованная металлическая площадка обслуживания противоскользящая сотово-ячеистого типа со складывающимися поручнями
С противоскользящими ступенями со складывающейся нижней частью с автоматическим подъемом-складыванием поручней площадки обслуживания

6

Насос

СВН-80 -1шт.  гидравлический привод от КОМ

7

Узел Выдачи Топлива (УВТ) Расположение
Состав УВТ

Сзади емкости

Фильтр топливный ДУ-50, сетчатый, кассетного типа-1 шт.
Счетчик ППО-25-1 шт.
Инерционный барабан укладки рукава раздачи-1 шт.
Антистатический рукав раздачи 8 м. ДУ-25-1 шт.
Раздаточный пистолет АКТ-25-1 шт.
Освещение УВТ-1 шт.
Схема управление операциями работы-1шт.

8

Доработка под перевозку опасных грузов

Вынос глушителя согласно ДОПОГ на Е5 не требуется,
ИГС съемный сертифицированный,
бронирование топливных баков,
экранирование электропроводки,
2 (два) импульсных проблесковых маячка оранжевого цвета, кнопка IP-65,
Тахограф взрывозащищенный,
УОС,
Набор ADR с 2мя знаками ОПАСНОСТЬ.
Кронштейны крепления информационных табличек-6 шт.
Информационные таблички 30 1202- 6 шт.

9

Цвет емкости

БЕЛЫЙ

10

Надпись на емкости

ОГНЕОПАСНО (+ знаки по ДОПОГ)

11

Оборудование цистерны

2 огнетушителя ОП-6 в пластиковых пеналах

12

Оборудование цистерны

Контурная маркировка

13

Оборудование цистерны

Свидетельство о поверке с занесением в ГОС реестр АРШИН

14

Оборудование цистерны

Катушка заземленияУЗА-4КМ-24В-01

15

Оборудование цистерны

Ящик для песка пластиковый-1 шт.

16

Оборудование цистерны

Ящик для кошмы пластиковый-1шт.
Противо Пожарное Полотно (ППП)-1шт.

17

Оборудование цистерны

Рукава Напорно-Всасывающие МБС Композитные ДУ-75 с БРС Camlook -2 шт. по 4 м.

18

Оборудование цистерны

Пластиковые пеналы с каплесборниками для укладки НПВ рукавов 2 шт. по 4,2м.

№

НАИМЕНОВАНИЕ

Код

Ед. изм

Кол-во на 2 отсека

1

Адаптер рециркуляции DN100 TechnoTech™ T207-AL40, алюминий с интерлоком (с маркировкой)

НФ-00016002

шт

1

2

Крышка защитная адаптера ПВС DN80 TechnoTech™ T204

НФ-00011791

шт

1

3

Муфта шланга рециркуляции ПВС DN100 TechnoTech 633CVRTS-AL4030-G3 BSPP

НФ-00000516

шт

1

4

Клапан компенсационный DN80 TechnoTech™ T1996-TW/4-AL30-A (с маркировкой)

НФ-00015587

шт

1

5

Клапан рециркуляционный DN80 TechnoTech™ T80-SF-AL30

НФ-00011793

шт

2

6

Адаптер API нижнего налива DN100 TechnoTech™ T725-AL40-A с ручкой и смотровым стеклом

НФ-00016036

шт

2

7

Крышка защитная API адаптера DN100 TechnoTech™ T703-AL40, алюм.

НФ-00015585

шт

2

8

Розетка бортовая SmartTech™ , 10-контактная, оптическая с пневмопереключателем, T840-4J10-PS

НФ-00006839

шт

1

9

Переходник гравитационный TechnoTech T706-AL4030-G3, 3" с резьбой BSPP

НФ-00013022

шт

1

10

Датчик системы предотвращения перелива T800-E1 (*)

НФ-00012886

шт

2

11

Клапан донный DN100 TechnoTech™ T95-3S-AL40-A с комплектом уплотнений (Уплотнение)

НФ-00015588

шт

2

12

Блок управления пневматический TechnoTech PCP-TS-1/2 без индикации, 2 отсека

НФ-00000471

шт

1

13

Кабель 5-проводной SmartTech 2150E BU оптической системы предотвращения перелива

НФ-00015026

м

15
