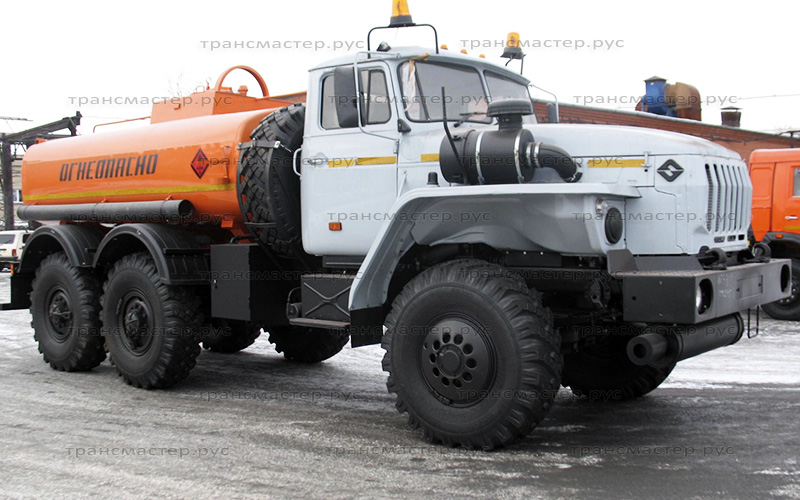

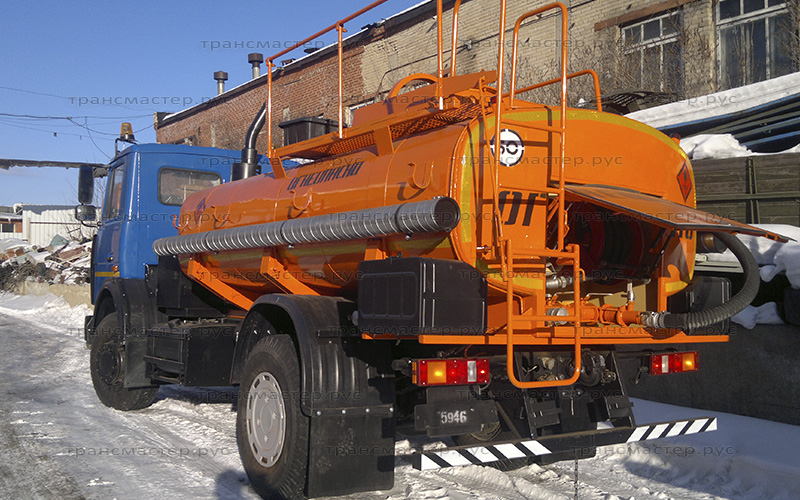

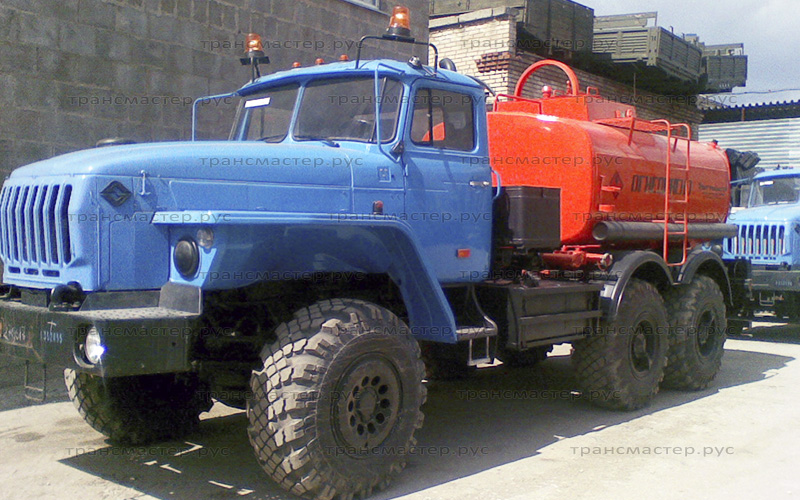

Автоцистерна АТЗ-6,5

5 933 879 ₽
Шасси
Кол-во отсеков
Узел выдачи топлива (УВТ)

Заказать коммерческое предложение по этой модели

Спасибо за обращение! В ближайшее время с вами свяжутся наши специалисты

Ваше сообщение было успешно отправлено


1517983810411
1517983810314
1517983810690
1517983810580
1517983810617

Основные технические характеристики

Номинальная вместимость цистерны, л

6 500

Форма поперечного сечения

чемодан (по согласованию с заказчиком возможны сечения эллипс либо круглое)

Количество секций в цистерне

1 - 3

Насос

Модель

СЦЛ-00 cамовсасывающий центробежный, вихревой (по согласованию с заказчиком возможно СВН-80)

Производительность насосной установки, л/мин

360

Привод насоса

ДОМ, КОМ

Максимальная глубина самовсасывания, м

4,5

Время заполнения цистерны при помощи насоса, мин, не более

18

Время слива из цистерны, мин, не более

- при помощи насоса

22

- самотеком

45

Узел выдачи топлива

Расположение УВТ сбоку либо сзади
Количество узлов выдачи топлива 1
Счётчик жидкости ППО-25-1,6СУ; кл. точности 0,5 - 1 шт.
Пистолет раздаточный OPW-16 - 1 шт.
Антистатический рукав РТК-25х0,25МПа, длина 4,75 м, свободная укладка рукава в отсеке

Описание конструктивных особенностей автоцистерн НПО Трансмастер

Цистерна — сварная конструкция из двух днищ и обечайки чемоданной формы. Корпус цистерны выполнен из листовой углеродистой стали 09Г2С и укреплен изнутри плосковыгнутыми жесткостями, которые дополнительно выполняют роль поперечных волнорезов. Усиленные волнорезы поперечные + продольные, с под опорными листами. Усиленные волнорезы поперечные + продольные, с под опорными листами. В цистерне имеется заливная труба. Сверху цистерны вварена горловина с люком-лазом (⌀ 500 мм), снизу — отстойник и фланец для присоединения к насосному узлу. Во избежание появления воздушных полостей при заполнении цистерны, установлены воздухоотводы — трубки, с концами выведенными в горловину.

Предусмотрен указатель уровня налива в виде смотрового стекла (клинкера) на горловине.

В крышку люка-лаза смонтированы клапаны: дыхательный и предохранительный — они отвечают за сообщение полостей секций цистерны с атмосферой.

В результате пожеланий эксплуатирующих организаций на цистерне предусмотрена площадка для техобслуживания с антискользящей поверхностью в зоне горловины. Для комфортного подъема на площадку предустановлена раскладная лестница.

Основание цистерны выполнено из опор на надрамнике и предназначено для крепления к шасси. Опоры присоединяются к металлическим ложементам, которые крепятся к лонжеронам рамы автошасси стремянками. Для сохранения от смятия под опорами в ложементах расположены металлические стойки и ребра. Под опоры цистерны ставятся резиновые амортизаторы. Ложементы имеют увеличенную площадь обхвата емкости, емкость закреплена на стяжных лентах и выполнены из цельного листа металла, вырезанного на станке плазменной резки. Цистерна идеально прилегает к ложементам и при кручении рамы на бездорожье исключается кручение самой емкости, что продляет срок службы.

Электроподводка заложена в металлорукава, все электросоединения герметичны, приборы выполнены во взрывобезопасном исполнении.

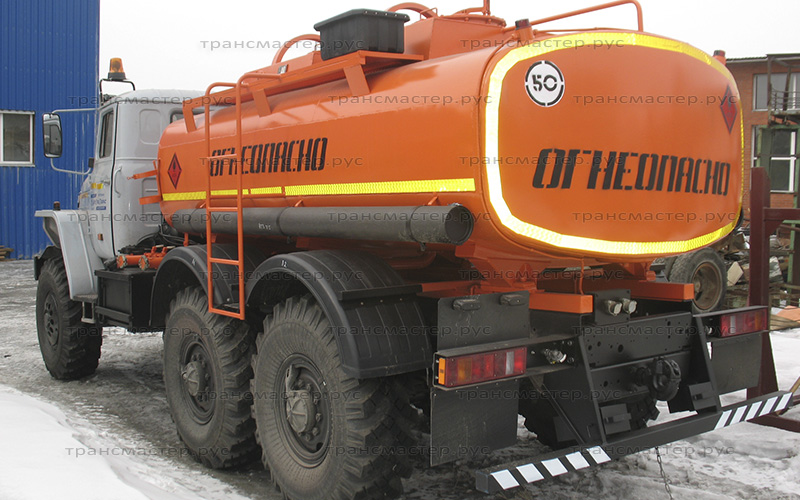

На автоцистерне предусмотрен знак предупреждения «Огнеопасно». Сзади есть цепь походного заземления. 200 мм цепи должно касаться дорожного полотна.

Внимание! Конструкция цистерны предусматривает передвижение спецавтомобиля либо порожняком, либо с полностью наполненной цистерной. При частичной нагрузке велика вероятность опрокидывания из-за смещения центра тяжести.

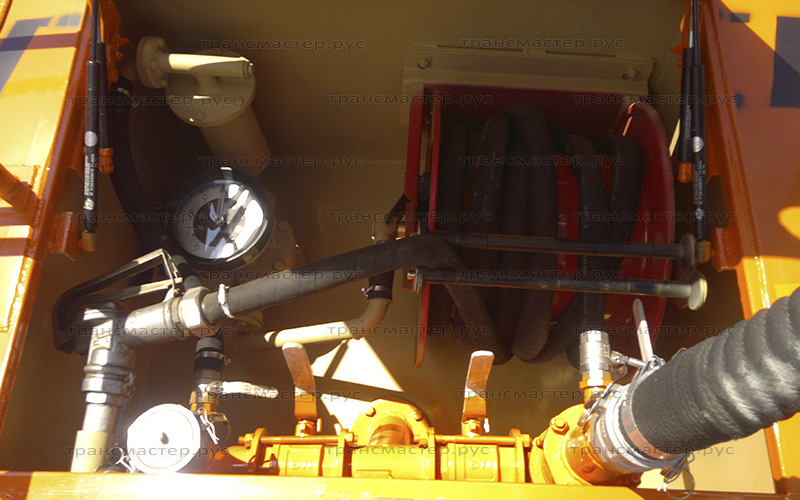

Устройство измерения топливораздачи расположено в модуле управления:

  • фильтры тонкой очистки (тонкость фильтрации 25 мкм),
  • счетчик ППО 25-1,6СУ-02,
  • рукав раздаточный РТК-25 (ДУ 25, длина 4,5 м),
  • кран раздаточный РКТ-20,
  • манометры,
  • шаровой кран ДУ 25.

Основная комплектация автотопливозаправщика НПО Трансмастер

Топливозаправщик АТЗ-5 комплектуется узлом выдачи топлива (УВТ), который состоит из высококачественных элементов:

  • Фильтр тонкой очистки.
  • Счётчик жидкости ППО-25/1,6 По желанию заказчика возможна установка счётчика жидкости ППО-40/0,6
  • Раздаточный рукав РТК-20. По желанию заказчика возможна установка раздаточного рукава РТК-32.
  • Клапан предохранительный.
  • Кран раздаточный РКТ-20. По желанию заказчика возможна установка крана раздаточного РКТ-32 или РКТ-38.

В основную комплектацию включены:

  • Напорно-всасывающие рукава Ду75, 2 шт. по 4 метра, уложены в пеналы. По желанию заказчика возможна установка рукавов Elaflex.
    Рукава укомплектованны запорной арматурой (на заказ возможна установка быстроразъёмных соединений Кamlok, Промприбор (Ливны) и др.).
  • Насос СЦЛ-00.По желанию заказчика возможна установка насоса СВН-80.
  • Донные клапаны российского производства ДКП-90 или 788.00.00.00
  • Лестница с поручнем и площадкой самообслуживания, имеющей противоскользящее покрытие.
  • Цепь заземления, постоянно контактирующая с землёй.
  • Трос заземления со штырём на конце.
  • Шнур заземления.
  • Два огнетушителя.
  • Ящик для песка.
Прайс на доработки обновлен 27.07.2022 г.
  Наименование работ, услуг Цена руб. с НДС
1 Оборудование кабины а/м "Урал" спальным местом (шасси) 70 000р.
Оборудование кабины а/м "Урал" спальным местом (спецтехника) 90 000р.
Оборудование кабины а/м "Камаз" спальным местом (шасси) 100 000р.
Оборудование кабины а/м "КамАЗ" спальным местом (спецтехника) 120 000р.
2 Установка тяговой лебедки на автомобиль
"Урал": задняя (базовое шасси, 4320, 43206) БЕЗ УЧЕТА МОНТАЖА ДОМ, С КОНСЕРВАЦИИ 170 000р.
"Урал": задняя (длинное шасси, 43203, 43202, 5557(1))БЕЗ УЧЕТА МОНТАЖА ДОМ, С
КОНСЕРВАЦИИ ...... 200 000р.
"Урал": задняя (базовое шасси, 4320, 43206) БЕЗ УЧЕТА МОНТАЖА ДОМ, НОВАЯ ЗАВОДСКАЯ 300 000р.
"Урал": задняя (длинное шасси, 43203, 43202, 5557)БЕЗ УЧЕТА МОНТАЖА ДОМ, НОВАЯ ЗАВОДСКСЯ 350 000р.
"КамАЗ": задняя (базовое шасси) БЕЗ УЧЕТА МОНТАЖА КОМ 250 000р.
Удлинение и усиление рамы 330-500мм 50 000р.
Усиление рамы под крановое 150 000р.
"Урал": передняя (без реверса) С УЧЕТОМ КОМ 200 000р.
"Урал": передняя (с реверсом, С УЧЕТОМ КОМ) (гидравлическая, электрическая) 300 000р.
3 Установка кран-стрелы на а/м "Урал" (вместе с установкой передней лебедки), г/п 2000кг. 370 000р.
4 Установка автономных подогревателей:
Webasto Termo 90S 170 000р.
Webasto Air Top 2000/Eberspecher G2 95 000р.
Webasto Air Top 3500/Eberspecher D4 135 000р.
ПЛАНАР (3,5 кВт) 40 000р.
Установка подогревателя работающего от системы охлаждения 30 000р.
Установка электроподогревателя двигателя (220 В) 30 000р.
Установка подогревателя топлива намакон 45 000р.
5 Кондицонеры:
Compact Cooler 5 (5 кВт) 250 000р.
Compact Cooler 8 (8 кВт) 300 000р.
«АВГУСТ» на а/м КАМАЗ 150 000р.
«АВГУСТ» на а/м УРАЛ 170 000р.
6 ' Установка спаренной кабины (присоединение второй кабины) 370 000р.
7 Установка тахографа 70 000р.
8 Установка заднего противоподкатного бруса 20 500р.
9 Гидрофицирование а/м "Урал" (КЗОМ, НШ-32, гидробак, распределитель, пульт управления) 150 000р.
10 Оборудование а/м под перевозку ГСМ:
вынос глушителя вперед (УРАЛ) 20 500р.
вынос глушителя вперед (КАМАЗ) 30 000р.
бронирование бензобака 10 000р.
экранирование проводки 10 000р.
установка маячка 1 шт. 7 000р.
11 Установка коников на прицеп, п/прицеп:
с регулируемой высотой (1,8+1,1м), шириной (2,5+1,0м), съемные 250 000р.
с регулируемой шириной (2,5+0,7м), съемные 170 000р.
12 Установка КОМ БЕЗ НШ 50 000р.
13 Установка КДОМ (с регулировкой РК) 35 000р.
14 Подогревы:
Подогрев топливозаборников 10 000р.
Подогрев топливопроводов 10 000р.
Подогрев ФТО и ФГО 15 000р.
Подогрев сидений (на одно сиденье) 5 000р.
Установка зеркал с подогревом (комплект) 5 000р.
15 Установка двойного остекленения в кабину автомобиля Урал 4320 капот 35 000р.
Установка двойного остекленения в кабину автомобиля Урал 4320 безкапот, NEXT, КАМАЗ 75 000р.
16 Установка дополнительного топливного бака:
200 литров (справа по ходу движения) 35 000р.
300 литров (справа по ходу движения) 40 000р.
500 литров на ППЦ 50 000р.
200 литров (на кронштейн ДЗК) 30 000р.
17 Переоборудование "Вахты" в грузопассажирскую:
с разделением на два отсека перегордкой 100 000р.
с бортовым кузовом 350 000р.
18 Утепление кабины а/м пенофолом
автомобиль Урал 10 000р.
автомобиль Урал (сдвоенная кабина, спальник) 20 000р.
автомобиль КамАЗ 10 000р.
Утепление кабины а/м войлоком 30 000р.
19 Аккумуляторный отсек:
утепление 10 000р.
подогрев отсека термокей 24В 30 000р.
20 Покраска автомобиля снаружи:
Кабина Урал-КАМАЗ 90 000р.
кузов (железный короткий) 150 000р.
кузов (железный длиннобазовая) 170 600р.
кузов (дерево) 200 000р.
вахта, кузов-фургон, др. спецтехника короткое шасси 300 000р.
вахта, кузов-фургон, др. спецтехника длинное шасси 400 000р.
Кабина снаружи+ подкапотное пространство дверные проемы 150 000р.
Корпоративная покраска в 2 цвета кабины — 200 000р.
Покраска 1 элемента От 30 000 р.
21 Покраска автомобиля снаружи и внутри:
кабина 150 000р.
кузов (железный короткий) 200 000р.
кузов (железный длиннобазовая) 300 000р.
кузов (дерево) 450 000р.
22 Доработка вахтовых автобусов:_
Изготавление и монтаж откидной полки (спальное место) и дивана рундука 70 000р.
Установка задней распашной двери на вахтовом автобусе 150 000р.
Утеплений пола вахты войлоком 70 000р.
Тонировка стекол вахтового автобуса ( 1 стеклопакет) 5 000р.
Установка телевизора через преобразователь 100 000р.
Утановка автомагаитоллы 30 000р.
Утановка ремней безопастности (двухточечный) 5 000р.
Утановка ремней безопастности (трехточечный) 7 000р.
Утановка чехлов на сидение (1 шт) 5 000р.
Установка холодильника автомобильного (14Л) 50 000р.
23 Светозвуковое оборудование:
Установка звукового сигнала заднего хода 10 000р.
Установка противотуманных фар 10 000р.
Установка фары прожектора 10 000р.
24 Прочее:
Установка ДЗК за кабину а/м гидралическое КамАЗ 70 000р.
Установка розетки внешнего запуска 20 000р.
Установка седельного устройства с надрамником 150 000р.
Установка надрамника под седельное устройство 50 000р.
Контурная маркировка автомобиля (ГОСТ) От 10 000 р.
Установка нижнего прицепного устройства 70 000р.
Вывод глушителя за кабину а/м вверх 30 000р.
Укомплектование противоткаными упорами за 1 комплект-2шт 5 000р.
Замена рессор на усиленные 150 000р.
25 Бортовые и др. платформы:
Установка дуг и тента от 150 000р.
Установка контейнеровозной площадки 380 000р.
Установка бортовой платформы (дерево) 250 000р.
Установка бортовой платформы (длинобаз. металл) 450 000р.
Установка бортовой платформы (коротк.. металл) т 400 000р.
Изготовление и установка металл. платформы с высокими бортами (1м), тентом и дугами (короткая) 600 000р.
Изготовление и установка металл. платформы с высокими бортами, тентом и дугами (длинная) 650 000р.
26 Баллоновозы:
Изготовление и установка баллоновозной площадки (кислород 48 баллонов, вертикальная) 770 000р.
Изготовление и установка баллоновозной площадки (кислород 48 баллонов, горизонтальная) 800 000р.
Изготовление и установка баллоновозной площадки (кислород 60 баллонов, вертикальная) 850 000р.
Изготовление и установка баллоновозной площадки (кислород 60 баллонов, горизонтальная) 850 000р.
Изготовление и установка баллоновозной площадки (пропан 48 баллонов, горизонтальная) 770 000р.
Изготовление и установка баллоновозной площадки (пропан 60 баллонов, горизонтальная) 850 000р.
