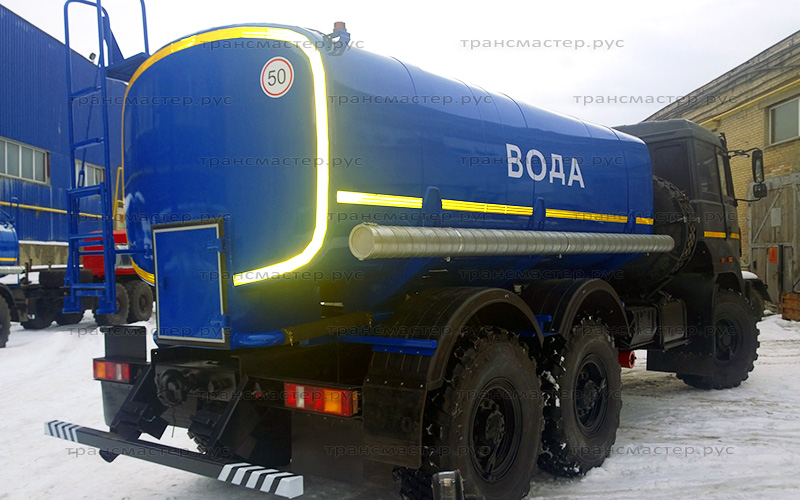

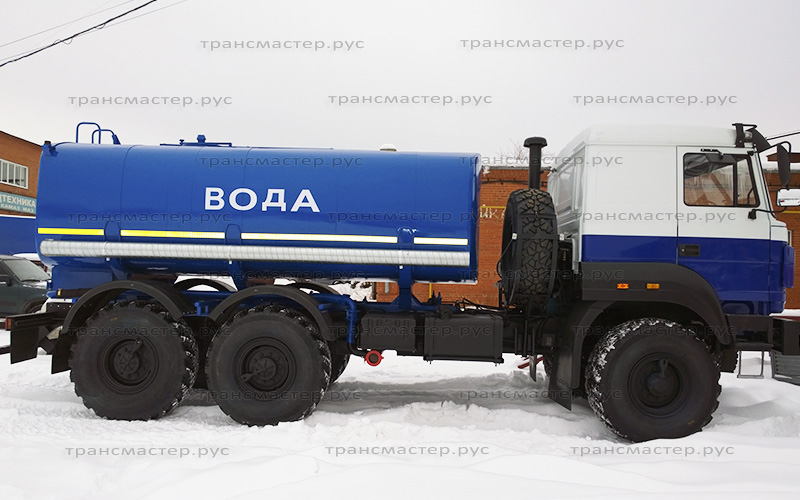

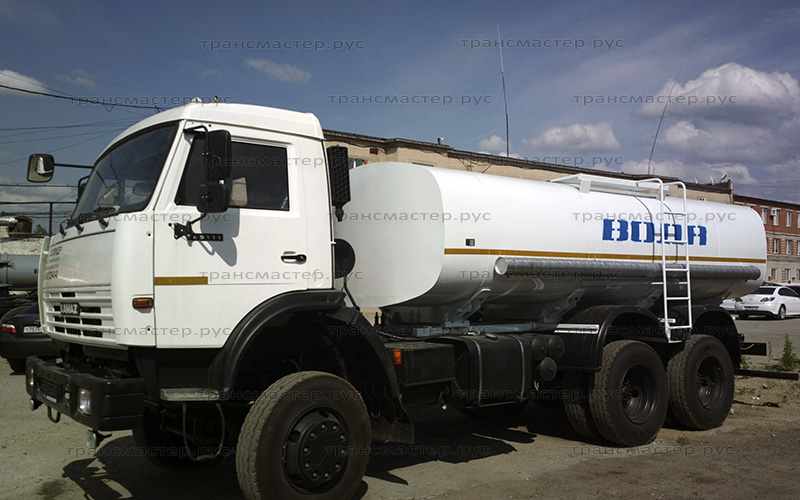

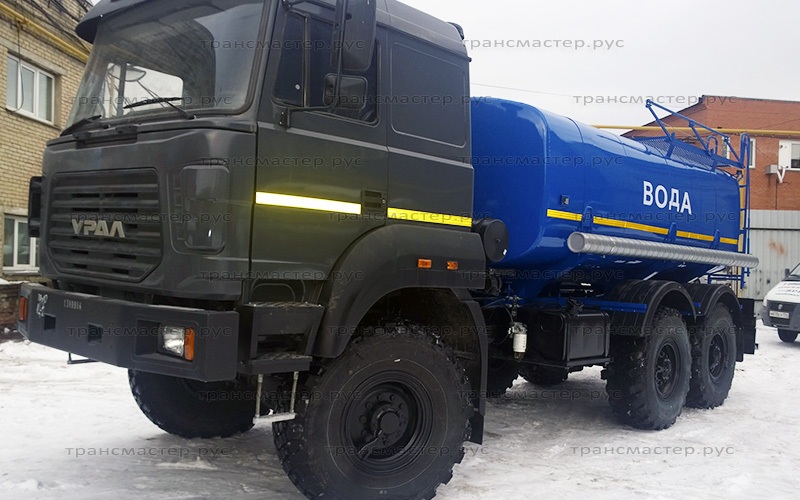

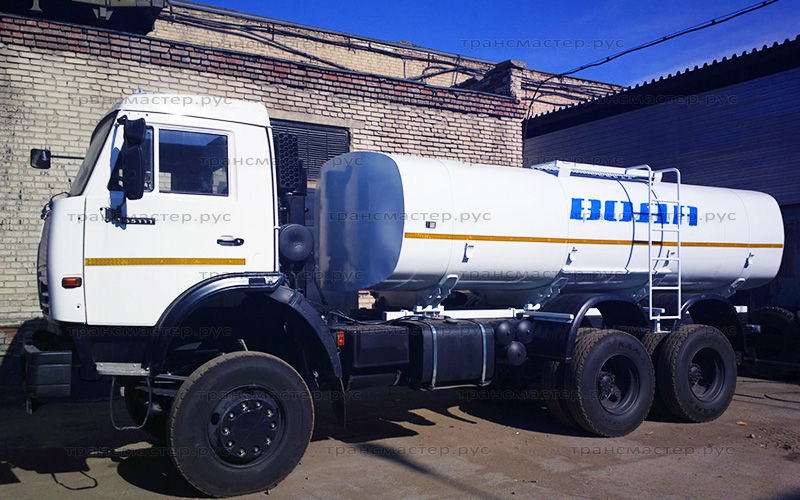

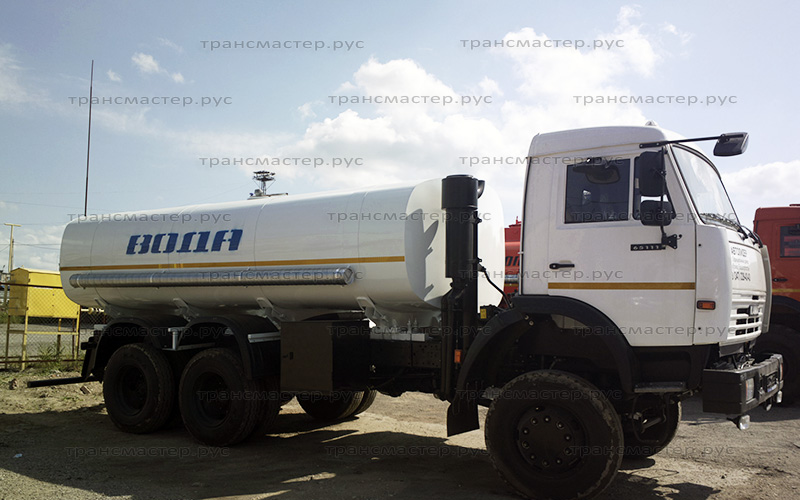

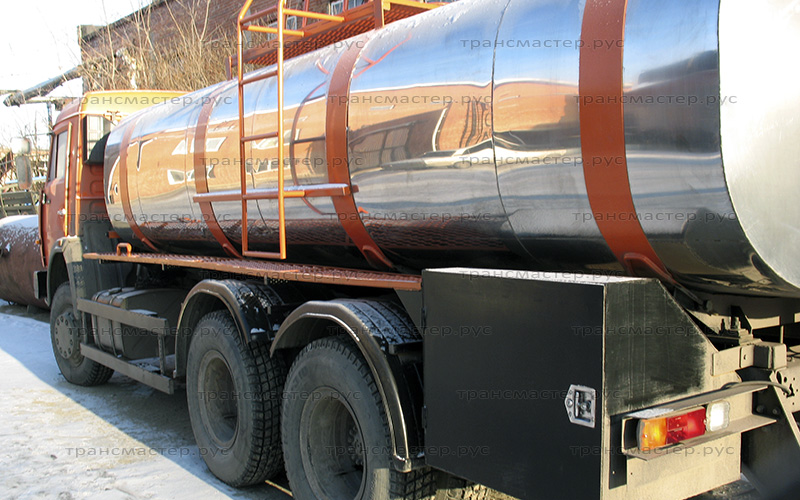

Автоцистерна для пищевых жидкостей АЦПТ-12

4 009 100 ₽
Шасси
Варианты комплектации

Заказать коммерческое предложение по этой модели

Спасибо за обращение! В ближайшее время с вами свяжутся наши специалисты

Ваше сообщение было успешно отправлено

1517993523273
1517993523828
1517993523687
1517993523951
1517993523857
1517993523148
1517993523602

Основные технические характеристики

Номинальная вместимость цистерны, л

12 000

Форма поперечного сечения

чемодан (по согласованию с заказчиком возможны сечения эллипс либо круглое)

Количество секций в цистерне

1 - 3

Насос

Модель

СВН-80 cамовсасывающий центробежный, вихревой

Производительность насосной установки, л/мин

583

Привод насоса

ДОМ, КОМ

Максимальная глубина самовсасывания, м

6,5

Конструктивные особенностей автоцистерн для пищевых жидкостей НПО Трансмастер

Автоцистерны пищевые АЦПТ предназначены для транспортировки и кратковременного хранения пищевых жидкостей плотностью не более 1,03 г/см³ (молоко, вода питьевая), за исключением спиртосодержащих. Используется в условиях, предназначенных для изделий, изготовленных по категории 1 ГОСТ 15150-69 в климатическом исполнении «У».

Автоцистерны для питьевой воды, пищевых продуктов отличаются высокими санитарно-гигиеническими требованиями, предъявляемыми к емкости. Автоцистерна для воды должна быть изготовлена либо из нержавеющей стали или алюминиевых сплавов.

Как известно, вода подвержена замерзанию при отрицательных температурах, в процессе которого она равномерно увеличивается в объеме и значительно деформирует или разрывает емкость, в которой находится. Для избежания таких ситуаций, автоцистерны для перевозки воды (питьевой или технической), а также пищевых продуктов, предназначенные для эксплуатации на территории нашей страны изготавливаются с термоизоляцией, позволяющей сохранить температуру залитой в автоцистерную жидкости до момента ее слива.

В отдельных случаях изготавливаются системы подогрева цистерны выхлопными газами, горелками. Насосный узел и трубопроводы также подлежат укрытию в теплоизоляционном контейнере, обогреваемом выхлопными газами или другим устройством.

Цистерна имеет одну горловину, предназначенную для наполнения, дезинфекции и осмотра внутренней поверхности корпуса цистерны. Горловина закрывается термоизолированной крышкой.

Трубопроводы наполнения-слива имеют эффективную защиту от обмерзания в зимнее время. Цистерна имеет герметичный отсек, в котором размещены выводы трубопроводов.

Внимание! Конструкция цистерны предусматривает передвижение спецавтомобиля либо порожняком, либо с полностью наполненной цистерной. При частичной нагрузке велика вероятность опрокидывания из-за смещения центра тяжести.

Насосная установка обеспечивает три режима работы:

  • заполнение цистерны;
  • выдача жидкости из цистерны;
  • перекачивание жидкости, минуя собственную цистерну.

Бортовая насосная установка имеет надежный гидравлический привод от КОМа двигателя базового шасси. При предельном наполнении цистерны автоматически срабатывает световая и звуковая сигнализация и автоматически останавливается заполняющий насос.

Варианты исполнения цистерны

  • Термоизоляция цистерны: пенопласт ФРП, толщина термоизоляции — 50 мм.
  • Антикоррозийная обработка цистерны.
  • Материал наружной обшивки цистерны: сталь коррозионностойкая/углеродистая сталь с ЛКП

Основная комплектация АЦПТ НПО Трансмастер

Автоцистерна для воды АЦПТ-6 предназначена для транспортировки и кратковременного хранения питьевой воды. Цистерна выполнена в виде горизонтального резервуара, с термоизоляционным слоем имеющего в поперечном сечении форму “чемодан” или «круг».

Корпус цистерны изготовлен из нержавеющей стали 12Х18Н10Т толщиной 3 мм.

Наружная обшивка выполнена из конструкционной стали Ст-3 толщиной 1,5 мм. Термоизоляционный слой – ТИС -500 (толщиной 50 мм).

Цистерна односекционная. (Возможно изготовление двух, трех или четырех секционной бочки, по желанию заказчика.) В верхней части каждой секции приварена горловина, в нижней части – фланец для подсоединения коммуникации.

Автоцистерна безопасна в эксплуатации, оборудована поручнями и удобными площадками обслуживания, имеющими перфорированную поверхность против скольжения при любых климатических условиях.

Прайс на доработки обновлен 14.01.2019 г.
№ п/п Наименование работ, услуг  Цена руб. с НДС
1 Оборудование кабины а/м "Урал" спальным местом (шасси) 60 000р.
Оборудование кабины а/м "Урал" спальным местом (спецтехника) 70 000р.
Оборудование кабины а/м "Камаз" спальным местом (шасси) 80 000р.
Оборудование кабины а/м "КамАЗ" спальным местом (спецтехника) 90 000р.
2 Установка тяговой лебедки на автомобиль
"Урал": задняя (базовое шасси, 4320, 43206) БЕЗ УЧЕТА МОНТАЖА ДОМ, С КОНСЕРВАЦИИ 120 000р.
"Урал": задняя (длинное шасси, 43203, 43202, 5557(1))БЕЗ УЧЕТА МОНТАЖА ДОМ, С КОНСЕРВАЦИИ 150 000р.
"Урал": задняя (базовое шасси, 4320, 43206) БЕЗ УЧЕТА МОНТАЖА ДОМ, НОВАЯ ЗАВОДСКАЯ 250 000р.
"Урал": задняя (длинное шасси, 43203, 43202, 5557)БЕЗ УЧЕТА МОНТАЖА ДОМ, НОВАЯ ЗАВОДСКСЯ 270 000р.
"КамАЗ": задняя (базовое шасси) БЕЗ УЧЕТА МОНТАЖА КОМ 130 000р.
Удлинение и усиление рамы  330-500мм 30 000р.
Усиление рамы под крановое 70 000р.
"Урал": передняя (без реверса) С УЧЕТОМ КОМ 110 000р.
 "Урал": передняя (с реверсом, С УЧЕТОМ КОМ) (гидравлическая, электрическая) 150 000р.
3 Установка кран-стрелы на а/м "Урал" (вместе с установкой передней лебедки), г/п 2000кг. 270 000р.
4 Установка автономных  подогревателей:
Webasto Termo 90S 135 000р.
Webasto Air Top 2000/Eberspecher G2 75 000р.
Webasto Air Top 3500/Eberspecher D4 95 000р.
ПЛАНАР (3,5 кВт) 30 000р.
Установка подогревателя работающего от системы охлаждения 17 000р.
Установка электроподогревателя двигателя (220 В) 17 000р.
Установка подогревателя топлива намакон 25 000р.
5 Кондицонеры:
Compact Cooler 5 (5 кВт) 200 000р.
Compact Cooler 8 (8 кВт) 250 000р.
«АВГУСТ»  на а/м КАМАЗ 150 000р.
«АВГУСТ»  на а/м УРАЛ 170 000р.
6 Установка спаренной кабины (присоединение второй кабины) 200 000р.
7 Установка тахографа 50 000р.
8 Установка заднего противоподкатного бруса 12 500р.
9 Гидрофицирование а/м "Урал" (КЗОМ, НШ-32, гидробак, распределитель, пульт управления) 75 000р.
10 Оборудование а/м под перевозку ГСМ:
вынос глушителя вперед (УРАЛ) 12 500р.
вынос глушителя вперед (КАМАЗ) 20 000р.
бронирование бензобака 5 000р.
экранирование проводки 8 000р.
установка маячка 1 шт. 4 000р.
11 Установка коников на прицеп, п/прицеп:
с регулируемой высотой (1,8+1,1м), шириной (2,5+1,0м), съемные 90 000р.
с регулируемой шириной (2,5+0,7м), съемные 80 000р.
12 Установка КОМ БЕЗ НШ 25 000р.
13 Установка КДОМ (с регулировкой РК) 20 000р.
14 Подогревы:
Подогрев топливозаборников 8 000р.
Подогрев топливопроводов 9 000р.
Подогрев ФТО и ФГО 15 000р.
Подогрев сидений (на одно сиденье) 4 000р.
Установка зеркал с подогревом (комплект) 5 000р.
15 Установка двойного остекленения в кабину автомобиля Урал 4320 капот 25 000р.
Установка двойного остекленения в кабину автомобиля Урал 4320 безкапот, NEXT,  КАМАЗ 45 000р.
16 Установка дополнительного топливного бака:
200 литров (справа по ходу движения) 25 000р.
300 литров (справа по ходу движения) 30 000р.
500 литров на ППЦ 40 000р.
200 литров (на кронштейн ДЗК) 20 000р.
17 Переоборудование "Вахты" в грузопассажирскую:
с разделением на два отсека перегордкой 50 000р.
с бортовым кузовом 90 000р.
18 Утепление кабины а/м пенофолом
автомобиль Урал 10 000р.
автомобиль Урал (сдвоенная кабина, спальник) 15 000р.
автомобиль КамАЗ 10 000р.
Утепление кабины а/м войлоком 20 000р.
19 Аккумуляторный отсек:
утепление 5 000р.
подогрев отсека от системы охлаждения двигателя 10 000р.
20 Покраска автомобиля снаружи:
Кабина Урал-КАМАЗ 50 000р.
кузов (железный короткий) 50 000р.
кузов (железный длиннобазовая) 70 600р.
кузов (дерево) 80 000р.
вахта, кузов-фургон, др. спецтехника короткое шасси 90 000р.
вахта, кузов-фургон, др. спецтехника длинное шасси 110 000р.
Кабина снаружи+ подкапотное пространство дверные проемы 70 000р.
Корпоративная покраска в 2 цвета кабины 95 000р.
Покраска 1 элемента От 15 000 р.
21 Покраска автомобиля снаружи и внутри:
кабина 120 000р.
кузов (железный короткий) 80 000р.
кузов (железный длиннобазовая) 90 000р.
кузов (дерево) 150 000р.
23 Доработка вахтовых автобусов:
Изготавление и монтаж откидной полки (спальное место) и дивана рундука 30 000р.
Установка задней распашной двери на вахтовом автобусе 70 000р.
Утеплений пола вахты войлоком 40 000р.
Тонировка стекол вахтового автобуса ( 1 стеклопакет) 3 000р.
Установка телевизора с видеплеером через преобразователь 60 000р.
Утановка автомагнитоллы 20 000р.
Утановка ремней безопастности (двухточечный) 3 000р.
Утановка ремней безопастности (трехточечный) 4  000р.
Утановка чехлов на сидение (1 шт) 3 000р.
Установка холодильника автомобильного (14Л) 30 000р.
24 Светозвуковое оборудование:
Установка звукового сигнала заднего хода 5 000р.
Установка противотуманных фар 7 000р.
Установка фары прожектора 7 000р.
25 Прочее:
Установка ДЗК за кабину а/м с баком или ящиком 20 000р.
Установка розетки внешнего запуска 10 000р.
Установка седельного устройства с надрамником 95 000р.
Установка надрамника под седельное устройство 20 000р.
Контурная маркировка автомобиля (ГОСТ) От 10 000 р.
Установка нижнего прицепного устройства 20 000р.
Вывод глушителя за кабину а/м вверх 15 000р.
Укомплектование противоткаными упорами за 1 комплект-2шт 5 000р.
Замена рессор на усиленные 70 000р.
26 Бортовые и др. платформы:
Установка дуг и тента от 50 000р.
Установка контейнеровозной площадки 180 000р.
Установка бортовой платформы (дерево) 150 000р.
Установка бортовой платформы (длинобаз. металл) 250 000р.
Установка бортовой платформы (коротк.. металл) 200 000р.
Изготовление и установка металл. платформы с высокими бортами (1м), тентом и дугами (короткая) 300 000р.
Изготовление и установка металл. платформы с высокими бортами, тентом и дугами (длинная) 350 000р.
27 Баллоновозы:
Изготовление и установка баллоновозной площадки (кислород 48 баллонов, вертикальная) 270 000р.
Изготовление и установка баллоновозной площадки (кислород 48 баллонов, горизонтальная) 300 000р.
Изготовление и установка баллоновозной площадки (кислород 60 баллонов, вертикальная) 350 000р.
Изготовление и установка баллоновозной площадки (кислород 60 баллонов, горизонтальная) 350 000р.
Изготовление и установка баллоновозной площадки (пропан 48 баллонов, горизонтальная) 270 000р.
Изготовление и установка баллоновозной площадки (пропан 60 баллонов, горизонтальная) 350 000р.
