Основные технические характеристики

Номинальная вместимость цистерны, л	15 000
Форма поперечного сечения	чемодан (по согласованию с заказчиком возможны сечения эллипс либо круглое)
Количество секций в цистерне	1 - 3
Насос
Модель	СВН-80 cамовсасывающий центробежный, вихревой
Производительность насосной установки, л/мин	583
Привод насоса	ДОМ, КОМ
Максимальная глубина самовсасывания, м	6,5

Конструктивные особенностей автоцистерн для пищевых жидкостей НПО Трансмастер

Автоцистерны пищевые АЦПТ предназначены для транспортировки и кратковременного хранения пищевых жидкостей плотностью не более 1,03 г/см³ (молоко, вода питьевая), за исключением спиртосодержащих. Используется в условиях, предназначенных для изделий, изготовленных по категории 1 ГОСТ 15150-69 в климатическом исполнении «У».

Автоцистерны для питьевой воды, пищевых продуктов отличаются высокими санитарно-гигиеническими требованиями, предъявляемыми к емкости. Автоцистерна для воды должна быть изготовлена либо из нержавеющей стали или алюминиевых сплавов.

Как известно, вода подвержена замерзанию при отрицательных температурах, в процессе которого она равномерно увеличивается в объеме и значительно деформирует или разрывает емкость, в которой находится. Для избежания таких ситуаций, автоцистерны для перевозки воды (питьевой или технической), а также пищевых продуктов, предназначенные для эксплуатации на территории нашей страны изготавливаются с термоизоляцией, позволяющей сохранить температуру залитой в автоцистерную жидкости до момента ее слива.

В отдельных случаях изготавливаются системы подогрева цистерны выхлопными газами, горелками. Насосный узел и трубопроводы также подлежат укрытию в теплоизоляционном контейнере, обогреваемом выхлопными газами или другим устройством.

Цистерна имеет одну горловину, предназначенную для наполнения, дезинфекции и осмотра внутренней поверхности корпуса цистерны. Горловина закрывается термоизолированной крышкой.

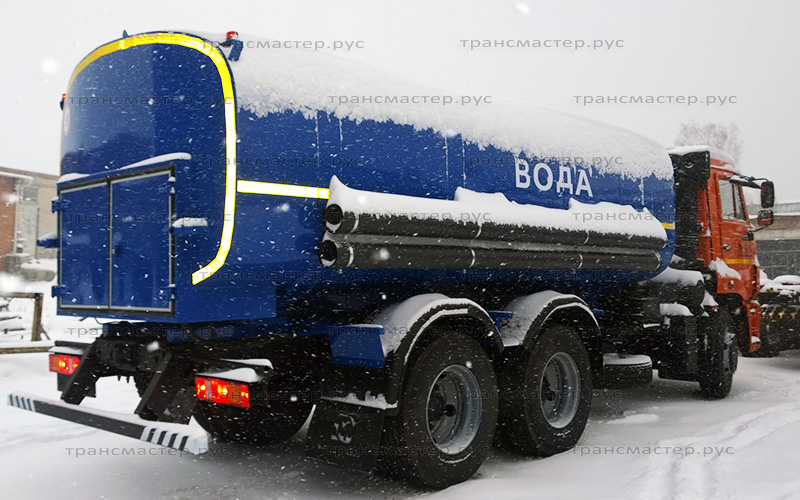

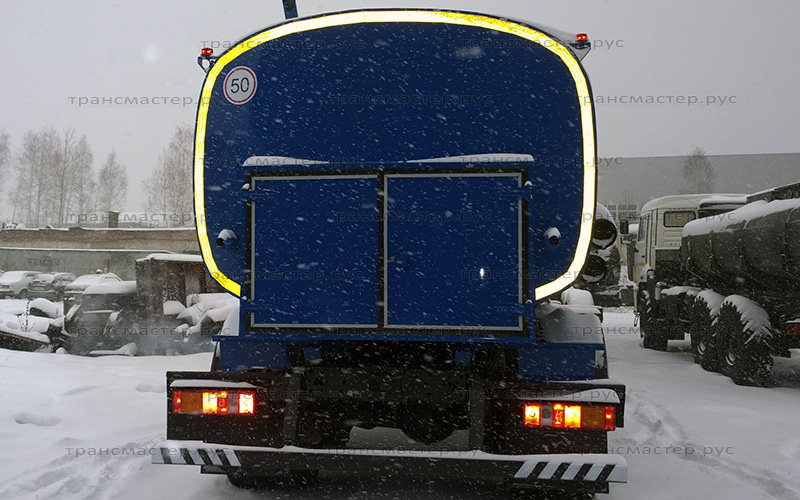

Трубопроводы наполнения-слива имеют эффективную защиту от обмерзания в зимнее время. Цистерна имеет герметичный отсек, в котором размещены выводы трубопроводов.

Внимание! Конструкция цистерны предусматривает передвижение спецавтомобиля либо порожняком, либо с полностью наполненной цистерной. При частичной нагрузке велика вероятность опрокидывания из-за смещения центра тяжести.

Насосная установка обеспечивает три режима работы:

• заполнение цистерны;
• выдача жидкости из цистерны;
• перекачивание жидкости, минуя собственную цистерну.

Бортовая насосная установка имеет надежный гидравлический привод от КОМа двигателя базового шасси. При предельном наполнении цистерны автоматически срабатывает световая и звуковая сигнализация и автоматически останавливается заполняющий насос.

Варианты исполнения цистерны

• Термоизоляция цистерны: пенопласт ФРП, толщина термоизоляции — 50 мм.
• Антикоррозийная обработка цистерны.
• Материал наружной обшивки цистерны: сталь коррозионностойкая/углеродистая сталь с ЛКП

Основная комплектация АЦПТ НПО Трансмастер

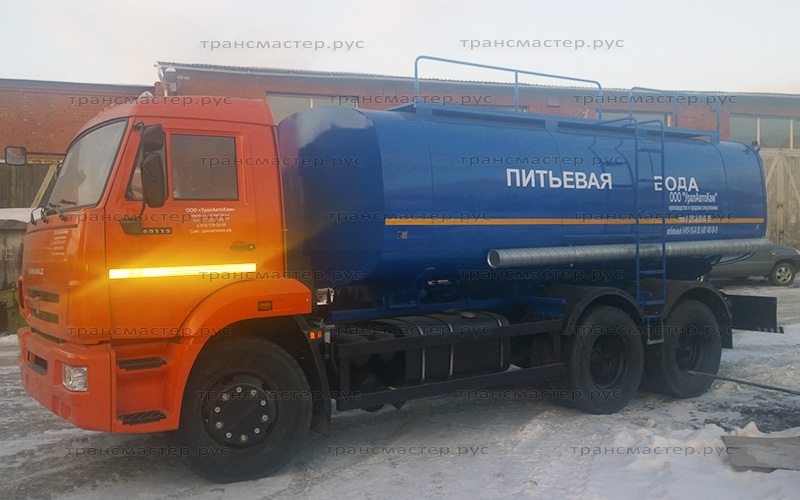

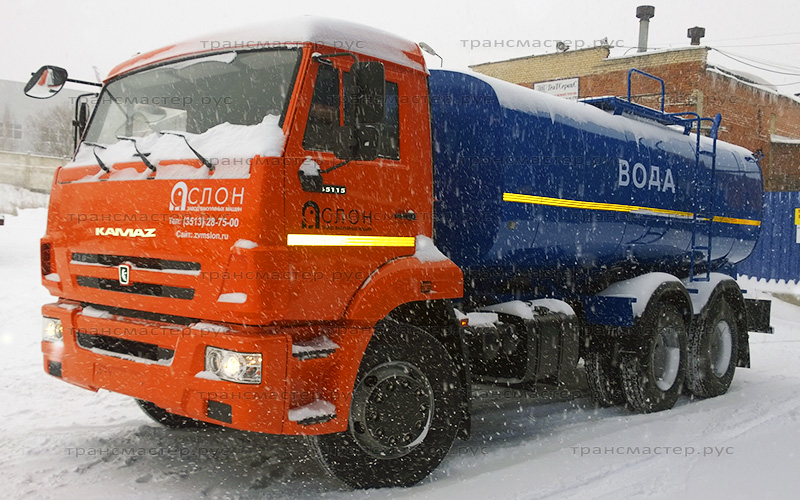

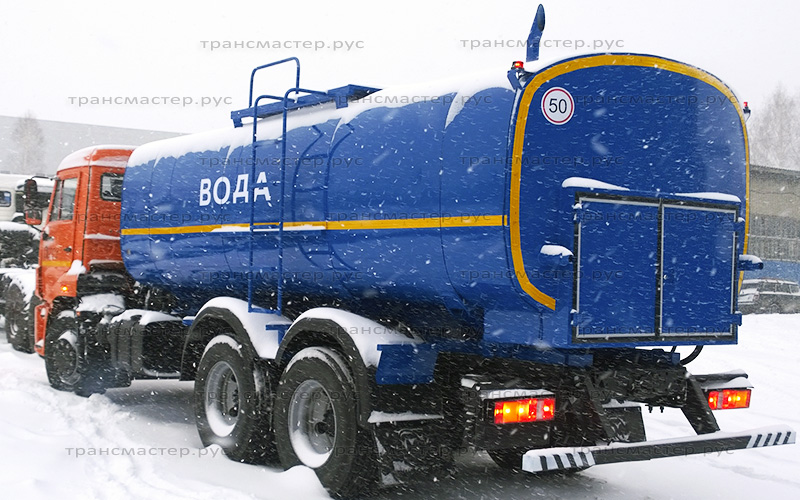

Автоцистерна для воды АЦПТ-6 предназначена для транспортировки и кратковременного хранения питьевой воды. Цистерна выполнена в виде горизонтального резервуара, с термоизоляционным слоем имеющего в поперечном сечении форму “чемодан” или «круг».

Корпус цистерны изготовлен из нержавеющей стали 12Х18Н10Т толщиной 3 мм.

Наружная обшивка выполнена из конструкционной стали Ст-3 толщиной 1,5 мм. Термоизоляционный слой – ТИС -500 (толщиной 50 мм).

Цистерна односекционная. (Возможно изготовление двух, трех или четырех секционной бочки, по желанию заказчика.) В верхней части каждой секции приварена горловина, в нижней части – фланец для подсоединения коммуникации.

Автоцистерна безопасна в эксплуатации, оборудована поручнями и удобными площадками обслуживания, имеющими перфорированную поверхность против скольжения при любых климатических условиях.
